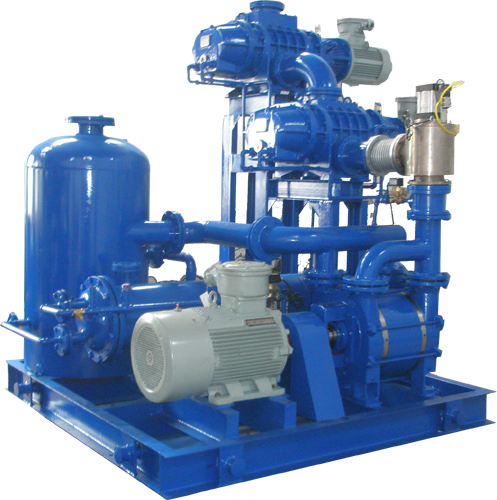

| JZJS系列罗茨水环真空机组 |
|
|
| 1、型号及表示方法
如：J ZJ S 600 - 2 B
J： 为机组的汉语拼音第一个字母；
ZJ：表示主泵为罗茨真空泵；
S： 表示前级泵为水环真空泵；
600：为主泵（罗茨泵）抽速L/S；
-2： 为抽速配比代号;
B： 前级液环真空泵工作液循环形式；
2、 技术指标：(总功率为按前级泵为2SK泵时计算的)
2.1 罗茨水环真空机组 |
罗茨水环真空机组型号 |
主泵 |
推荐前级泵 |
极限压力（Pa） |
抽速（L/S） |
总功率 |
| JZJS70-2 |
ZJY-70 |
2SK-1.5（2BV2070） |
500 |
70 |
5.5 |
| JZJS70-1 |
ZJY-70 |
2SK-3 （2BV5111） |
500 |
70 |
9 |
| JZJS70-2.1 |
ZJY-70 |
ZJ-30、2SK-1.5（2BV2070） |
100 |
70 |
6.25 |
| JZJS70-1.1 |
ZJY-70 |
ZJ-70、2SK-3（2BV5111） |
100 |
70 |
10.5 |
| JZJS150-1 |
ZJY-150 |
2SK-6（2BV5131） |
500 |
150 |
17.2 |
| JZJS150-2 |
ZJY-150 |
2SK-3（2BV5111） |
500 |
150 |
11.2 |
| JZJS150-2.1 |
ZJY-150 |
ZJ-70、2SK-3（2BV5111） |
100 |
150 |
12 |
| JZJS150-2.2 |
ZJY-150 |
ZJ-70、2SK-3（2BV5111） |
100 |
150 |
7.7 |
| JZJS300-2 |
ZJY-300 |
2SK-6（2BV5131） |
500 |
300 |
19 |
| JZJS300-1 |
ZJY-300 |
2SK-12（2BE1202） |
500 |
300 |
26 |
| JZJS300-2.1 |
ZJY-300 |
ZJ-150、2SK-6（2BV5131） |
100 |
300 |
21.2 |
| JZJS300-2.2 |
ZJY-300 |
ZJ-150、2SK-3（2BV5111） |
100 |
300 |
13.7 |
| JZJS300-4.2 |
ZJY-300 |
ZJ-70、2SK-1.5（2BV2070） |
100 |
300 |
9.5 |
| JZJS300-4.1 |
ZJY-300 |
ZJ-70、2SK-3（2BV5111） |
100 |
300 |
13 |
| JZJS600-2 |
ZJY-600 |
2SK-12（2BE1202） |
500 |
600 |
29.5 |
| JZJS600-4.2 |
ZJY-600 |
ZJ150、2SK-3（2BV5111） |
100 |
600 |
17.2 |
| JZJS600-4.1 |
ZJY-600 |
ZJ150、2SK-6（2BV5131） |
100 |
600 |
24.7 |
| JZJS600-2.1 |
ZJY-600 |
ZJ300、2SK-12（2BV5161） |
100 |
600 |
33.5 |
| JZJS600-4.2.1 |
ZJY-600 |
ZJ150、ZJ70、2SK-3（2BV5111） |
20 |
600 |
18.7 |
| JZJS1200-4.2 |
ZJY-1200 |
ZJ-300、2SK-6（2BV5131） |
100 |
1200 |
30 |
| JZJS1200-4.1 |
ZJY-1200 |
ZJ-300、2SK-12（2BE1202） |
100 |
1200 |
37 |
| JZJS1200-4.2.1 |
ZJY-1200 |
ZJ-300、ZJ-150、2SK-6（2BV5131） |
100 |
1200 |
32.2 |
| JZJS2500-4.2 |
ZJY-2500 |
ZJ-600、2SK-12（2BE1202） |
100 |
2500 |
48 |
| JZJS2500-4.2.1 |
ZJY-2500 |
ZJ-600、ZJ-300、2SK-12（2BE1202） |
100 |
2500 |
52 |
说明：1、以上表格为行业推荐标准系列，也可根据用户特殊要求选型设计。
2、泵的技术指标祥见各单泵说明书。
2.2罗茨水环大气真空机组
| 机组型号 |
机组配置型号 |
抽气速率（L/S） |
极限压力Pa |
电机功率Kw |
| 机组主泵 |
前期罗茨泵 |
大汽喷射泵 |
前级泵 |
| JZJS70-1P |
ZJY70 |
|
PQ-3 |
2SK-3 |
70 |
40 |
9.7 |
| JZJS150-3P |
ZJY150 |
|
PQ-3 |
2SK-3 |
150 |
40 |
10.5 |
| JZJS150-2.1P |
ZJY150 |
ZJP70 |
PQ-3 |
2SK-3 |
150 |
2 |
12.7 |
| JZJS150-3P |
ZJY150 |
|
PQ-6 |
2SK-6 |
150 |
40 |
14 |
| JZJS300-1P |
ZJY300 |
|
PQ-6 |
2SK-6 |
300 |
40 |
15 |
| JZJS300-1P |
ZJY300 |
|
PQ-12 |
2SK-12 |
300 |
40 |
26 |
| JZJS300-4.1P |
ZJY300 |
ZJY150 |
PQ-3 |
2SK-3 |
300 |
2 |
14.7 |
| JZJS300-2.1P |
ZJY300 |
ZJY150 |
PQ-6 |
2SK-6 |
300 |
2 |
18 |
| JZJS600-3P |
ZJY600 |
|
PQ-12 |
2SK-12 |
600 |
40 |
27.5 |
| JZJS600-1P |
ZJY600 |
|
PQ-20 |
2SK-20 |
600 |
40 |
50.5 |
| JZJS600-1P |
ZJY600 |
|
PQ-30 |
2SK-30 |
600 |
40 |
80.5 |
| JZJS600-4.1P |
ZJY600 |
ZJY150 |
PQ-6 |
2SK-6 |
600 |
2 |
21.5 |
| JZJS600-2.1P |
ZJY600 |
ZJY300 |
PQ-12 |
2SK-12 |
600 |
2 |
33.5 |
| JZJS1200-4.1P |
ZJY1200 |
ZJY300 |
PQ-12 |
2SK-12 |
1200 |
2 |
37 |
| JZJS1200-2.1P |
ZJY1200 |
ZJY600 |
PQ-20 |
2SK-20 |
1200 |
2 |
61.5 |
|
|
| |
| |
|
